Moinho de cesta: o guia completo para tecnologia de moagem e dispersão úmida
Obtenha todos os fundamentos de moinhos de cesta como princípio de trabalho e componentes, bem como seleções de mídia de moagem e aplicações industriais Descubra como esta ferramenta versátil realiza uma mudança de cor de 5 minutos, um rendimento de quase 1001TP3 T e manutenção mínima quando comparado aos processos de moagem úmida Qualquer que seja a indústria em que você esteja, tinta, tinta, agroquímicos, produtos químicos de bateria (este guia ajudará você a aprender, escolher e executar a tecnologia de moagem de cesta para sua própria necessidade.
Certificado CE e ISO 9001
Exporte para mais de 50 países
Suporte Técnico Gratuito
5000+
Máquinas entregues
98%
Satisfação do Cliente
24/7
Suporte Técnico
O que é um Moinho de Cesta?
Um moinho de cestos (moinho de imersão, moinho submersível) é um equipamento multifuncional usado na moagem e dispersão úmida que combina moagem, dispersão e mistura em uma única máquina Uma cesta de moagem com furos é preenchida com meios de moagem (geralmente esferas de zironia) e imersa na dispersão O impulsor rotativo de alta velocidade cria um vácuo que puxa o material através da cesta perfurada e reduz as partículas por impacto, fricção e cisalhamento Ao contrário dos moinhos de contas horizontais, os moinhos de cestos são completamente independentes, sem a necessidade de quaisquer bombas ou tubos, permitindo mudanças de cor em 5 a 15 minutos.
Vantagens e Introdução de Produto da Série IDA Basket Mill
O Moinho de Cesta IDA emprega um inovador impulsor autoescorvante Ao girar, cria um poderoso vórtice que atrai o material a ser moído na cesta de moagem O material termina a moagem de alta intensidade e é descarregado pelo disco de dispersão de alta velocidade no fundo Este ciclo “Suction → Grinding → Dispersion → Suction” gasta menos tempo e garante que os materiais sejam moídos a um nível de micrômetros ou nanômetros (<5μm) de forma muito eficiente.
Introdução: Replicando totalmente os princípios de moagem de máquinas de nível industrial, essas unidades de processamento de microlotes servem como aditivos essenciais para o desenvolvimento de fórmulas, a coleta de dados e a execução de pequenos testes de amostras em nível universitário, de instituição de pesquisa e de laboratório corporativo.
Vantagens principais:
- Ampliação Linear: Os dados experimentais serão diretamente escaláveis Esses dados orientarão a produção em larga escala (20 L-1000 L) e ajudarão a evitar riscos de expansão.
- Flexibilidade Extrema: Projetadas para mudanças modulares rápidas no laboratório, as unidades são fáceis de desmontar e não contêm contaminação cruzada.
- Moagem Fina: A alta eficiência dos discos de dispersão atinge a finura de <5μm com facilidade.

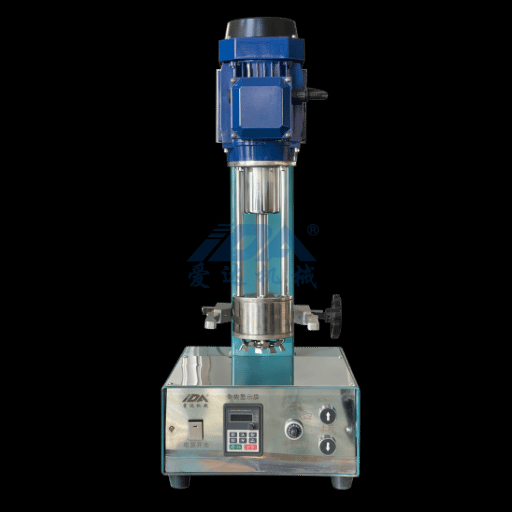

Moinho de cesta de laboratório 2L

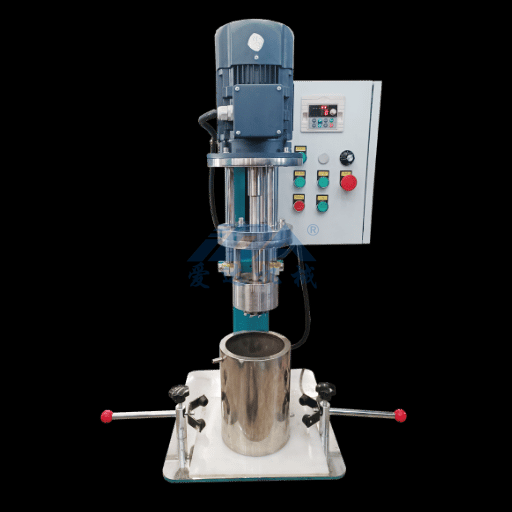

Moinho de cesta de laboratório 5L
Introdução: O modelo 20 L serve como a ferramenta perfeita de produção em pequenos lotes ou testes piloto e atua como a ponte entre o laboratório e a produção em massa Ele atende a diferentes níveis de preços e requisitos de automação, pois oferece opções “Electric Lifting” e “Manual Lifting”.
Vantagens principais:
- Modelo de elevação elétrica: O modelo proporciona maior comodidade e maiores níveis de automação com o fornecimento de baixo esforço, movimentos suaves e livres do elevador, reduzindo assim a intensidade do trabalho.
- Modelo de elevação manual: Fornece valor sólido, pois não requer sistemas baseados em elevação hidráulica ou elétrica Estruturas simples têm baixas taxas de falha, e isso é ideal para projetos orientados para o orçamento e locais sem energia.
- Transição Flexível: Perfeito para “High-Mix, Low-Volume”.

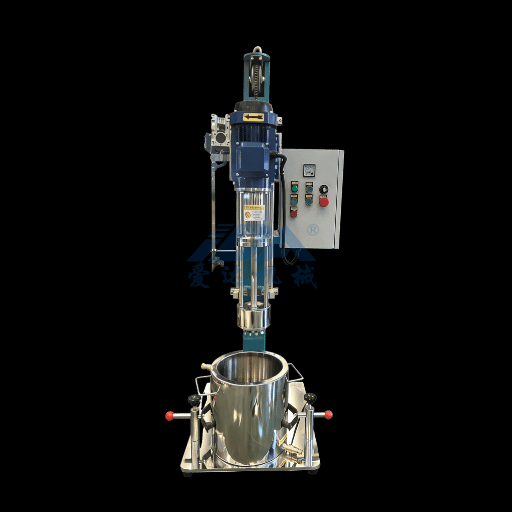

Moinho de cesta de elevação elétrica 20L

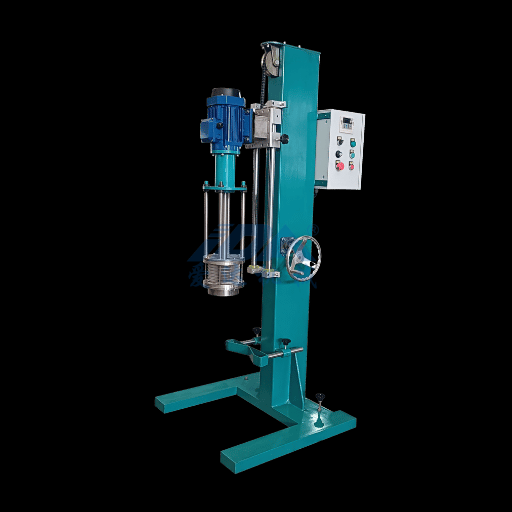

Moinho de cesta de elevação manual (Hand-Crank)

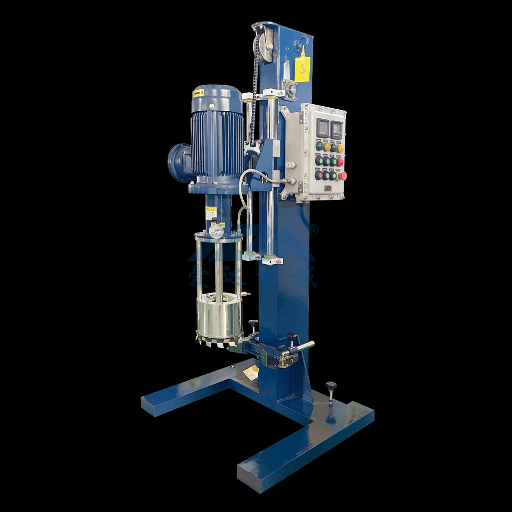

Moinho de cesta de elevação elétrica à prova de explosão
Introdução: Projetado para desenvolvimentos em larga escala nas indústrias de revestimentos, tintas e pigmentos Para ambientes de solventes em queima, o Sistema à prova de explosão é padrão O modelo ’Cover’ 1000 L é para cobertura selada para conter e eliminar os problemas de volatilização e contaminação.
Vantagens principais:
- Alta segurança (à prova de explosão): A construção de cobertura selada de 1000 L é complementada com o Sistema à prova de explosão para ambientes com solventes de queima, que é o padrão para as indústrias de revestimentos, tintas e pigmentos.
- Alta Eco e Segurança Sanitária (Capa): Protege a saúde e o meio ambiente com menos eliminação de perda de solvente, menos odor e contaminação externa do material.
- Alta eficiência: Reduz ainda mais o tempo de lote com misturadores. Em outro efeito de vórtice forte para circulação rápida de grandes volumes.

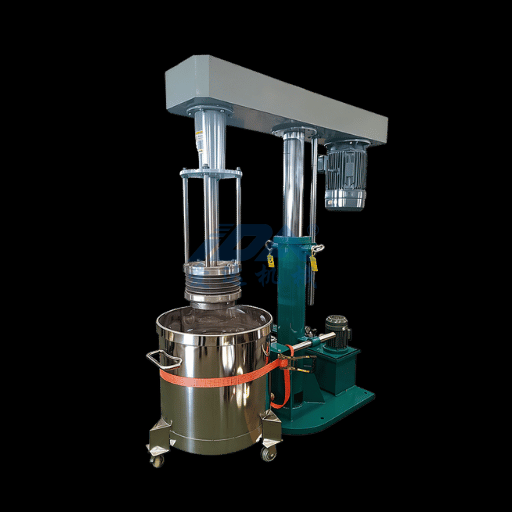

Moinho de cesta 200L

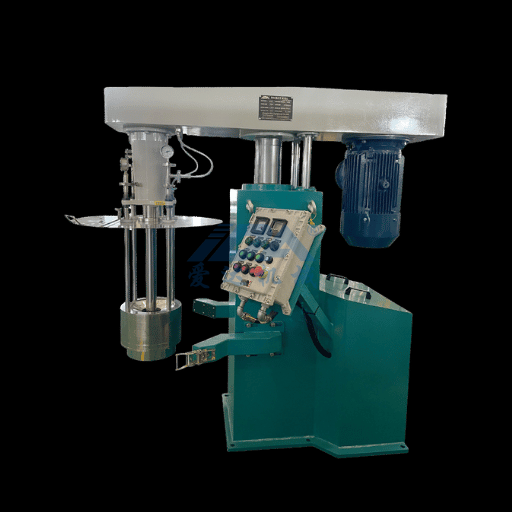

Moinho de cesta à prova de explosão de 300L

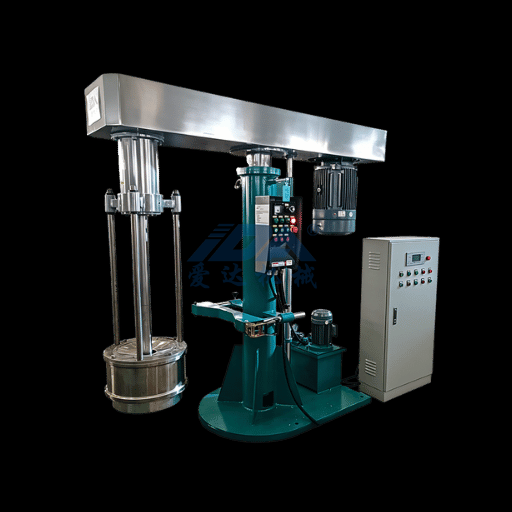

Moinho de cesta à prova de explosão de 500L

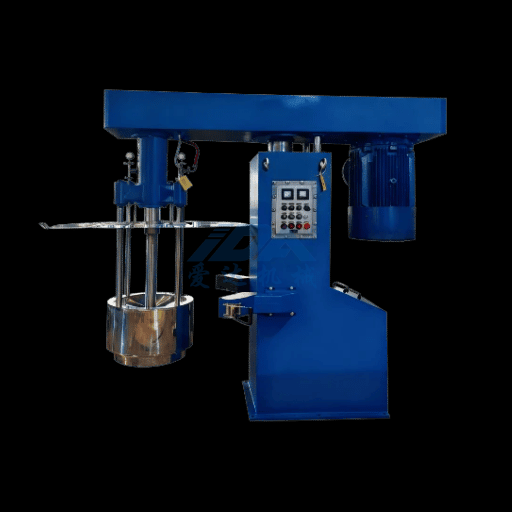

Moinho de cesta à prova de explosão de 1000L
Introdução: Versões atualizadas feitas para propriedades específicas do material O modelo “With Cooling” resolve problemas relacionados ao calor acumulado durante o processo de moagem O modelo “Screen Type” emprega estruturas de particionamento de tela laterais ou especiais para otimizar o fluxo de fluido.
Vantagens principais:
- Sistema de resfriamento: Vem de série com um tanque de parede dupla ou uma camisa de resfriamento compatível com chillers.
- Benefício: Mantém a temperatura do material sob controle, independentemente da duração da moagem, evitando assim a deterioração de materiais sensíveis ao calor ou a evaporação excessiva do solvente.
- Estrutura do tipo de tela: Incorpora designs de tela de alto rendimento (geralmente disco lateral).

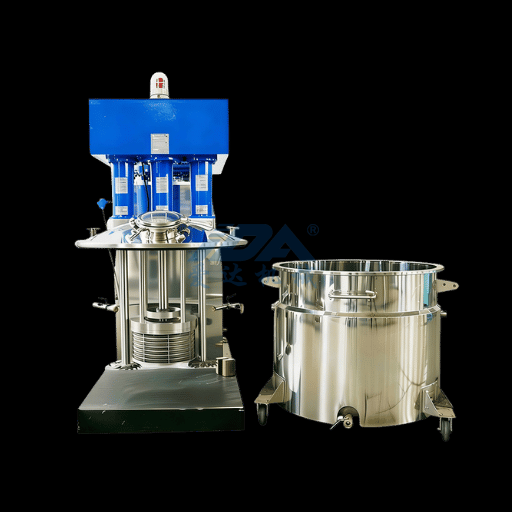

Moinho de cesta de vácuo de três eixos

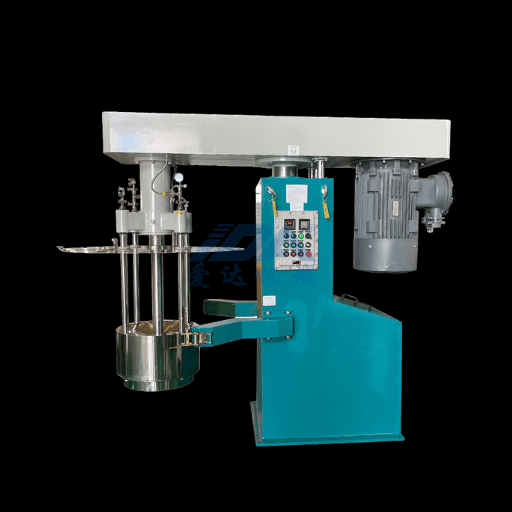

Moinho de cesta com sistema de resfriamento
Vantagens Gerais
Funcionalidade 2 em 1
Combina moagem e dispersão em uma única máquina Não há necessidade de moinhos de contas separados e dissolventes, reduzindo custos e espaço no chão.
Mudança de cor e fácil limpeza
Projeto mínimo do resíduo Estrutura fácil de limpar da cesta Perfeita para corridas multi-produto e multi-cor da produção.
Ampla gama de aplicabilidade
Adequado para produção em lote de fluidos que possuem viscosidade baixa a média e homogênea.
Principais características de um moinho de cestos de laboratório
Os moinhos de cesta são adaptados para trabalhos de processamento em lote, onde a flexibilidade, a fácil limpeza e as rápidas trocas de produtos são críticas O projeto elimina a necessidade de bombas, tubos e válvulas, pois todo o ciclo de moagem ocorre em um recipiente, reduzindo a perda de material e o risco de contaminação cruzada.
Processamento Integrado
A moagem úmida, a dispersão e a mistura são todas feitas em uma câmara Nenhum equipamento adicional é necessário e não há transferências entre as etapas de processamento Isso simplifica muito o fluxo de trabalho de produção.
Mudança rápida de cor
A limpeza completa e as mudanças de cor levam de 5 a 15 minutos, em oposição a 30 a 60 minutos para moinhos de contas horizontais. Esta troca rápida é ideal para fabricantes de tintas, tintas e revestimentos multicoloridos.
Sem Perda de Material
A ausência de tubos, bombas e válvulas significa que não há zonas mortas onde o material possa se acumular Cada etapa do processo ocorre em um recipiente, resultando em um rendimento de quase 100%.
Manutenção Reduzida
Um projeto mecânico mais simples requer menos esforço de manutenção, redução de custos com peças de reposição e menos tempo de inatividade para produção.
Produção Versátil
O design de processamento em lote fornece a máxima flexibilidade para alternar entre diferentes produtos, formulações e tamanhos de lote Isso é especialmente benéfico para a fabricação personalizada.
Garantia Qualidade
Com a capacidade de colher amostras durante o processamento, o controle total em tempo real de sua qualidade é alcançável Pare a moagem no tamanho de partícula ideal para a consistência da qualidade do produto.
Estrutura da cesta de moagem

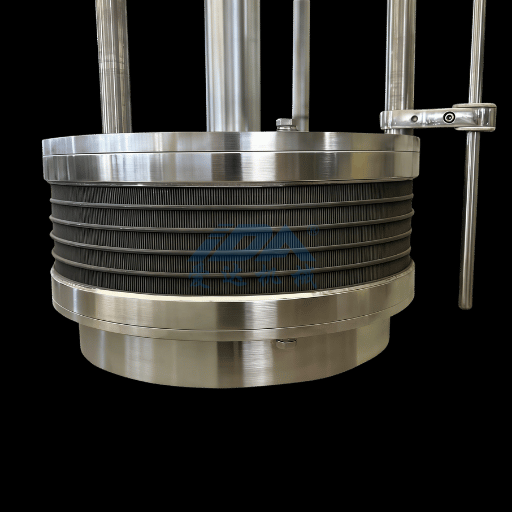

Estrutura de Circulação Inferior
A estrutura da cesta de moagem do moinho de cesta consiste principalmente na estrutura de circulação inferior e na estrutura de circulação lateral Na maioria dos cenários de aplicação, a estrutura de circulação inferior da cesta de moagem pode atender aos requisitos convencionais de moagem Sob esta estrutura, o fluido é sugado para dentro da câmara de trabalho a partir do impulsor no topo do interior, e então, sob a ação de agitação de alta velocidade, entra em contato com as esferas de zircônia cerâmica para tratamento de moagem Após a conclusão do processo de moagem, o fluido será descarregado através da tela de precisão na parte inferior da câmara, e as lâminas de dispersão de alta velocidade configuradas abaixo da tela são responsáveis por dispersar rápida e uniformemente as partículas que passaram através da tela para o meio fluido circundante.

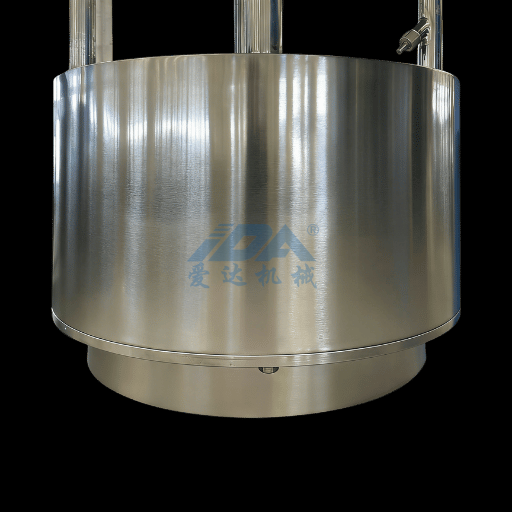

Estrutura de Circulação Lateral
Para cestos de moagem com estrutura de circulação lateral, o seu princípio de funcionamento é semelhante ao da estrutura de circulação inferior, mas existem diferenças fundamentais: a estrutura de circulação lateral consegue uma separação eficaz do líquido e dos grânulos de moagem através de uma tela colocada em torno do topo da cesta de moagem, e um par de discos de dispersão de alta velocidade dispostos simetricamente são equipados em ambos os lados da cesta de moagem para garantir que as partículas sejam totalmente misturadas com o fluido circundante Este projeto é particularmente adequado para tarefas de moagem e dispersão que exigem processamento eficiente de grandes quantidades de materiais, embora o custo do equipamento correspondente seja relativamente alto.
Princípio de funcionamento do moinho de cesta
Um dos aspectos importantes dos moinhos de cestos é a capacidade de otimizar o processo de moagem para alcançar uma distribuição de tamanho de partícula desejada As etapas a seguir descrevem o processo em detalhes.
1
Carregamento e pré-mistura de materiais
Bases líquidas (resinas, solventes, água) e constituintes sólidos (pigmentos, pós, cargas) são carregados no recipiente de processamento O disco dispersante, localizado sob a cesta de moagem, faz um primeiro estágio, pré-mistura de baixa velocidade, para molhar as partículas, e alcançar um lote homogêneo pré-mistura antes do início da moagem.
Baixa Dispersão
Molhando
Homogeneização
2
Sucção de alta velocidade e alimentação de materiais
O eixo principal e o impulsor autoescorvante são acionados por um motor a uma alta velocidade de rotação (1.000-3.000 RPM).O forte vórtice de vácuo resultante criado no topo do cesto de moagem puxa a pré-mistura do recipiente em direção à câmara de moagem Este projeto, que não incorpora uma bomba, acrescenta simplicidade ao sistema e garante um fluxo mais uniforme dos materiais.
Autoescorvante
Aspiração Vácuo
Sem Bomba Externa
3
Moagem intensiva dentro da cesta
A cesta de moagem contém esferas de zircônia que são agitadas em altas velocidades por pinos de moagem ligados ao eixo rotativo Esses grânulos geram intensas forças colisionais multidirecionais, como força de impacto, força de atrito e força de cisalhamento Isso ocorre porque os grânulos de zircônia estão colidindo rapidamente uns com os outros Essas forças em colisões ajudam a provocar a quebra de aglomerados e redução do tamanho das partículas.
Força de Impacto
Força de atrito
Força de cisalhamento
Desaglomeração
4
Separação de mídia e descarga de produto
Os grânulos de moagem são retidos no interior enquanto os materiais moídos passam pelo separador de tela (parede de cesta perfurada ou tela inferior, tamanho de slot de 0,3-2,0 mm).É vital que o separador seja projetado para evitar que os grânulos vazem, permitindo fluxos de produtos Os projetos mais recentes têm mecanismos anti-entupimento adaptados a viscosidades específicas.
Retenção de contas
Separador Tela
Anti-vazamento
5
Dispersão Externa & Recirculação Contínua
O disco dispersante de alta velocidade posicionado abaixo da cesta dispersa imediatamente o material que sai da cesta Isso cria forças de cisalhamento adicionais O material é então recirculado para o topo onde é puxado de volta para a cesta de moagem Este processo é repetido, pois é projetado para que o material passe pela zona de moagem várias vezes A recirculação contínua do lote é obtida através deste processo.
Dispersão Secundária
Circulação
Múltiplas Passagens
6
Verificação e conclusão de qualidade
O ciclo de moagem continua até atingir a distribuição de tamanho de partícula desejada, que normalmente está entre 1-50 mícrons para aplicações padrão e 500-800 nm para configurações nano Durante todo este processo, o sistema de resfriamento de camisa dupla mantém a temperatura, amostras de verificação podem ser tomadas para avaliar o progresso No final do processo, a cesta é levantada e girada para centrifugar e remover materiais residuais.
Controle Qualidade
Controle Temperatura
Recuperação 100%
Peças essenciais de um moinho de cestos
Estar familiarizado com as principais partes de um moinho de cestos irá ajudá-lo a escolher o equipamento certo, realizar a manutenção e encomendar peças de reposição.
Cesta Moagem
Esta é a parte mais importante do moinho, que consiste em um cilindro de metal perfurado preenchido com meios de moagem para formar uma zona de moagem de alta energia.
- Material: aço inoxidável SS304/SS316L
- Disponível com revestimento cerâmico (ZrO2, SiC) para atingir zero contaminação.
- Tamanhos de ranhura de tela: 0,3, 0,5, 0,8, 1,0, 1,5, 2,0 mm
- Embacilado duplo para resfriamento a água
- Liberação rápida para manutenção rápida
- Pinos de moagem de cerâmica ou liga endurecida
Disco Dispersante e Impulsor
Facilita a circulação de material (e a dispersão do pre/post).O impulsor autoescorvante gerador de vácuo permite uma operação sem bomba.
- Impressionante desgaste resistente liga aço construção
- Lâminas ajustáveis guiadas para viscosidades variadas
- Dispositivo anti-refluxo patenteado para impedir o vazamento do cordão
- Velocidade: 0-3000 RPM com ajuste contínuo
- Disponível em diversos designs: dente de serra, curvo e hélice.
- Construção equilibrada para operação suave e sem vibração
Mídia de moagem (contas)
O principal critério de seleção para alcançar a finura desejada através do impacto e atrito é a seleção do cordão
- Zircônia estabilizada com ítria (951TP3 ZrO2) melhor desempenho
- Cério-st zircônia estabilizada melhor desempenho a menor custo
- Silicato de zircônio menor custo para aplicação menos rigorosa
- Contas de vidro o menor custo para materiais macios
- Faixa de tamanho: 0,1 mm a 3,0 mm
- Densidade: 3,7-6,0 g/cm³ dependendo do material
Sistema Resfriamento
O design de camisa dupla permite que materiais sensíveis ao calor sejam moídos sem superaquecimento Além disso, o design de camisa dupla permite uma remoção de calor mais eficaz durante a moagem.
- Casaco de resfriamento de parede dupla em cesto de moagem
- Jaqueta de resfriamento adicional no recipiente de processamento
- Compatível com circulação de água ou resfriadores industriais
- Sensor de temperatura PT100 para monitoramento em tempo real
- Desligamento automático no limite de temperatura predefinido
- Capacidade de aquecimento opcional para aplicações específicas
Sistema de motor e acionamento
A fonte de energia que gira a moagem e a dispersão O sistema moderno usa VFD para melhor controle de velocidade.
- Qualidade premium ABB, Siemens, ou motores equivalentes
- Controle de velocidade contínuo com unidade de frequência variável (VFD)
- Potência: 0,75 kW (laboratório) a 55 kW (produção)
- Versões de prova explosiva (ATEX) disponíveis
- Algumas opções de acionamento por correia e acionamento direto
- Proteção contra sobrecarga e função de partida suave
Sistema Controle
Da automação básica à completa do PLC. Para operação precisa e registro de dados, e integração de automação de plantas.
- Display digital: velocidade, temperatura, potência, tempo
- Controle opcional do PLC com tela sensível ao toque da IHM
- Armazene receitas e registre dados de lote
- Programas automatizados para controle de velocidade e potência
- Monitoramento remoto (IoT)
- Intertravamentos de segurança e parada de emergência
Sistema Elevação
Eleva e abaixa os conjuntos da cabeça de moagem Várias configurações atendem a diferentes necessidades de produção.
- Levantamento hidráulico: liso e estável para levantamento resistente
- Elevação elétrica: operações limpas e posicionamento preciso
- Levantamento pneumático: simples e econômico
- Levantamento manual: apenas para balança de laboratório
- Altura ajustável do elevador do recipiente
- Interruptores de limite de segurança nos pontos finais de deslocamento
Processamento Contêiner
Mantém o material que está sendo processado Pode ser fixado para instalação permanente ou móvel para fácil transporte.
- Construção em aço inoxidável SS304/SS316L
- Casaco de parede dupla para aquecimento e resfriamento
- Os tamanhos variam de 1 L (laboratório) a mais de 2000 L (produção)
- Tanques móveis com rodízios para facilitar o transporte
- Sistema de fixação para posicionamento seguro
- Tampa de vácuo para materiais sensíveis ao ar (opcional)
Moinho de cesta vs. Outros moinhos
Como você decidir moer seus materiais vai depender do que você está produzindo Vamos olhar para um moinho de cesta e compará-lo com um moinho de contas horizontal, três moinhos de rolo, e outros.
| Característica | Moinho Cesta | Moinho de contas horizontais | Moinho de três rolos | Moinho Bola |
|---|---|---|---|---|
| Modo Processamento | Lote | Contínuo | Lote | Lote |
| Tempo de Mudança de Cor | 5-15 minutos ✓ | 30-60 minutos | 15-20 minutos | Mais de 60 minutos |
| Facilidade de limpeza | Excelente ✓ | Complexo | Bom | Difícil |
| Finura de partículas | 1-50 um (nano: 0,5μm) | Sub-micron para nano ✓ | 5-20 μm | 10-100 μm |
| Rendimento | Médio | Alto ✓ | Baixo | Baixo |
| Rendimento Material | ~100% ✓ | 85-95% | 90-95% | 85-90% |
| Custo de investimento | Médio | Alto | Baixo ✓ | Baixo |
| Custo Manutenção | Baixo ✓ | Médio-Alto | Baixo | Médio |
| Faixa de viscosidade | 500-50.000 cps | 50-5.000 cps | Alta viscosidade ✓ | Baixo-Médio |
| Melhor Aplicação | Multi-cor, pequeno-médio lote | Único produto, volume alto | Pasta de alta viscosidade | Moagem grossa |
Quando escolher um moinho de cestas?
Os moinhos de cesta são melhores quando você precisa de qualquer um dos seguintes:
- Mudanças fáceis da cor (como com tinta ou tinta, ou ao fazer produtos múltiplos)
- Lotes de tamanho pequeno ou médio (1-2000 litros)
- Fácil de limpar e tem menor risco de contaminação cruzada
- Capacidade de produzir vários produtos
- Pré-mistura e moagem feita em uma única operação
- Custo total de propriedade mais acessível do que sistemas complicados que funcionam continuamente
Quando escolher um moinho de contas horizontal?
É melhor usar um moinho de contas horizontal quando você precisar de qualquer um dos seguintes:
- Produção contínua de alto volume de um único produto
- Os melhores tamanhos de partículas possíveis (até <500 nm verdadeira em nanoescala)
- O maior rendimento com menos mão de obra
- Integrado em linha com sistemas de produção contínua
Problemas comuns com moinhos de cestas industriais e nossas soluções
Agradecemos as dificuldades enfrentadas pelos nossos clientes nas operações de moagem úmida e adaptamos nossos moinhos de cestos para remediar os pontos problemáticos mais frequentes.
Problema: Limpeza e Mudança de Cor
Os moinhos de esferas horizontais possuem sistemas complexos com tubos e zonas mortas, onde os materiais se acumulam.
- 30-60 minutos para limpar os materiais entre as mudanças de cor
- Perdas significativas de materiais em tubulações e bombas
- Altas chances de contaminação cruzada
- Grandes volumes de solventes necessários para a limpeza
- Gargalos na produção para moinhos que necessitam de múltiplas mudanças de cor
Solução: Design autocontido sem bomba
Com moinhos de cesta, mudanças rápidas de cor e limpeza podem ser alcançadas.
- 5-15 minutos para mudar as cores
- Zonas mortas zero com nosso projeto sem bomba sem tubulações
- Cesta de liberação rápida para fácil limpeza
- A descarga da centrífuga dá o rendimento material quase completo
- 701TP3 T menos solvente de limpeza é usado
Problema: Sensibilidade ao Calor
Alguns materiais não podem ser utilizados no processo de moagem porque podem ser degradados pelo calor excessivo.
- Decomposição de ingredientes ativos
- Eficácia e qualidade da degradação do produto
- Mudanças na viscosidade levando a problemas no processamento
- Potencial descoloração dos materiais
- Resultados divergentes na produção lote a lote
Solução: Refrigeração Avançada de Capa Dupla
Nosso avançado sistema de resfriamento garante o resfriamento adequado durante todo o processo de moagem.
- Resfriamento de camisa dupla em cesto E recipiente
- Monitoramento de temperatura em tempo real via sensor PT100
- Função de desligamento automático com limite de temperatura predefinido
- Refrigeração subambiente compatível com chillers industriais
- Qualidade consistente do lote do produto
Problema: Falhas Mecânicas na Vedação
Vedações mecânicas impactantes altamente negativas de moinhos de esferas horizontais.
- As vedações precisam ser substituídas a cada 3-6 meses
- Veda o desgaste e a contaminação do produto
- Falhas de vedação e consequente tempo de inatividade inesperado
- As vedações usam manutenção regular e custos de peças de reposição
- Perigos de segurança decorrentes de vazamento de material
Solução: Design Aberto Sem Selo
Nosso projeto do moinho da cesta otimiza e elimina preocupações mecânicas do selo.
- Design aberto sem necessidade de vedações de eixo
- Contaminação por desgaste da vedação eliminada
- Sistema patenteado de retenção de esferas anti-refluxo
- Requisito de manutenção drasticamente reduzido
- Tempo de atividade e confiabilidade aprimorados do equipamento
Edição: Escala de laboratório para produção
Os resultados laboratoriais muitas vezes não podem ser replicados em escalas de produção maiores, desperdiçando tempo e recursos.
- A dinâmica de moagem em escalas maiores difere
- Distribuição de tamanho de partícula inconsistente
- Ciclos estendidos de desenvolvimento de produtos
- Riscos de falhas em lotes de produção
- Tempo de produção e matérias-primas desperdiçadas
Solução: Linear Scale-Up Design
A expansão previsível e confiável do laboratório para a produção é o objetivo da nossa linha de produtos.
- Geometria uniforme para todos os tamanhos de equipamentos
- Todas as escalas utilizam o mesmo princípio de moagem
- Os dados do laboratório podem ser usados diretamente para produção
- Linha completa de produtos de 1 L a 2000L
- Menor tempo e risco de desenvolvimento
Principais benefícios do uso de um moinho de cesta a vácuo
Os moinhos de cesta são altamente benéficos quando comparados aos equipamentos tradicionais de moagem Aqui está o motivo pelo qual os fabricantes adotam moinhos para seus processos de moagem úmida.
Tempo rápido de mudança de cor
Nenhuma bomba e nenhuma tubulação significa que mudanças de cor podem acontecer em 5 a 15 minutos versus uma espera de 30 a 60 minutos com moinhos de contas horizontais Isso significa mais produtividade quando se trata de corridas multicoloridas e menos solventes são necessários para a limpeza.
Recuperação de Material Quase Total
Não há perda de materiais em bombas, tubulações ou zonas mortas Cada parte do processo de fresagem ocorre dentro de um recipiente Quando é feito, a cesta é movida para cima e girada para centrifugar quaisquer materiais restantes para recuperação total.
Processamento Tudo-em-Um
A pré-mistura, moagem e dispersão são feitas em uma máquina Isso significa menos transferências de material, menores chances de contaminação cruzada e um processo mais simplificado.
Baixa Manutenção
As usinas horizontais têm mais peças móveis, bombas não seladas, tubos problemáticos e válvulas com vazamento Isso significa que seus custos operacionais para peças de reposição, tempo de inatividade e manutenção são todos menores.
Controle de Qualidade Imediato
Graças ao seu design de topo aberto, você pode colher amostras a qualquer momento durante a moagem Você será capaz de ajustar o processo de moagem para atender às suas necessidades Alcançar uma qualidade consistente, interrompendo o processo de moagem no ponto certo para cada lote.
Escala suave
Máquinas de tamanho de produção e máquinas de tamanho de laboratório operam da mesma maneira, além de terem geometria consistente Isso significa que os dados coletados durante os testes de laboratório são válidos para a máquina de produção, resultando em menos risco de aumento de escala e redução do tempo de desenvolvimento.
Tamanhos de lote adaptáveis
Diferentes tamanhos de lote podem ser processados usando a mesma máquina trocando o contêiner Isso é ótimo para produção personalizada, testes de produtos e negócios com várias linhas de produtos que variam em quantidade.
Gestão Superior de Temperatura
O resfriamento com camisa dupla na cesta e no recipiente garante uma remoção eficiente de calor. Isto é fundamental para materiais sensíveis que podem ser danificados pelo calor, incluindo pesticidas, produtos farmacêuticos e alguns revestimentos.
Custos Operacionais Reduzidos
O uso de energia é menor do que o de moinhos contínuos Use menos solventes de limpeza Menos material é desperdiçado Os requisitos de peças sobressalentes são minimizados Todos estes contribuem para um menor custo total de propriedade.
Uso Eficiente do Espaço
Compacidade impressionante versus um moinho horizontal, tanque e sistema de bomba O design vertical é menos exigente de espaço no chão Maximize o uso do equipamento, preparando off-line contêineres móveis que podem ser rapidamente trocados.
Como escolher o moinho de cesta certo
Identificar o melhor moinho de cestos implica examinar vários fatores importantes A orientação estendida aqui destina-se a ser ainda mais refinada em relação à melhor seleção de máquinas para a aplicação em consideração.
Passo 1: Defina suas necessidades de produção
Tamanho Lote
- Laboratório: 0,5-5L para P&D
- Piloto: 10-50L para testes
- Produção: 50-2000L para fabricação
Certifique-se de que a capacidade esteja alinhada com o volume normal do lote.
Tamanho da partícula alvo
- Padrão: 5-50μm (adequado para a maioria das aplicações)
- Multar: 1-5μm (para revestimentos de alta qualidade)
- Nano: <1μm (Para Aplicações Especializadas)
Isso influencia o tamanho do cordão e o uso de nano opções.
Atributos materiais
- Viscosidade: Baixo / Médio / Alto
- Sensibilidade ao calor: Crítico para alguns produtos
- Abrasividade: Influências Taxa de desgaste
- Contaminação: Requisitos sem metal
Passo 2: Considere os Requisitos Especiais
🌀
Processamento de alta viscosidade
Materiais com >10.000 Cps, como adesivos e selantes, requerem um moinho de cesta a vácuo para evitar o aprisionamento de ar.
💥
Solventes Inflamáveis
Para Produtos à Base de Solventes Com Pontos de Flash Abaixo de 60 °C, É Necessária Uma Configuração À Prova de Explosão ATEX.
💎
Contaminação Zero
Para indústrias farmacêuticas, é necessário um moinho de cesta com revestimento de cerâmica, zircônia ou carboneto de silício.
🔬
Retificação Nano Nível
Para tamanhos de partículas Sub-Micron, é selecionado um moinho de nano cesta equipado com um separador especial.
Passo 3: Lista de verificação de seleção
Complete isso antes de solicitar um orçamento
Qual é a sua variedade de tamanhos de lote?
Qual é o tamanho da partícula alvo?
Quais produtos você processará?
Com que frequência a cor mudará?
O que é a viscosidade (Cps ou MPa·s)?
Qual é a sensibilidade ao calor?
Alguma Outra Consideração Especial?
Quais utilitários você tem?
Qual é o seu espaço?
Qual é a sua faixa orçamentária?
Especificações técnicas do moinho de cesta
Especificações na linha de cestos industriais estão disponíveis, permitindo que a customerização atenda às necessidades.
| Modelo | Potência kw | Capacidade L | Velocidade rpm | Elevador mm |
|---|---|---|---|---|
| ILS0,75 | 1.1 | 0.5 | 0-2800 | 300 |
| ILS1.5 | 3 | 1.5 | 0-2800 | 600 |
| ILS7,5 | 7.5 | 3 | 0-1450 | 800 |
| ILS11 | 11 | 5 | 0-1450 | 800 |
| ILS15 | 15 | 10 | 0-1450 | 900 |
| ILS22 | 22 | 20 | 0-1450 | 1200 |
| ILS37 | 37 | 40 | 0-960 | 1500 |
Kit de ferramentas interativo
Kit de ferramentas de comparação e calculadora de fábrica de cestas
Compare moinhos de cesta com outros moinhos e calcule sua capacidade de produção.
Moinho de cesta vs. Outros moinhos
| Característica | Cesta Moinho de Cesta | Moinho de contas horizontais |
|---|---|---|
| Tempo de Mudança de Cor | 5-15 minutos | 30-60 minutos |
| Facilidade de limpeza | Muito Fácil | Complexo |
| Finura de partículas | 1-50 μm | Sub-mícron |
| Custo Operacional | Inferior | Superior |
| Uso de mídia de moagem | 3-8kg | 50-200kg |
| Produção Multicolorida | Ideal | Não Recomendado |
Escolha o moinho de cesta quando
Mudanças frequentes de cor, tamanhos de lote pequenos a médios, fácil limpeza, menores custos operacionais.
Escolha Horizontal Mill Quando
Produção contínua de alto volume com produtos únicos e tamanhos de partículas ultrafinas.
Vantagem IDA
701TP3 T mudança de cor mais rápida e 401TP3 T menor consumo de mídia do que moinhos horizontais.
| Característica | Cesta Moinho de Cesta | Moinho de três rolos |
|---|---|---|
| Faixa de viscosidade | Ampla gama | Alto Apenas |
| Rendimento | Superior | Limitado |
| Requisito Trabalhista | Mínimo | Contínuo |
| Nível Automação | Automático completo | Manual |
| Tipo Operação | Fechado | Aberto |
Escolha o moinho de cesta quando
Automação, operação selada, ampla faixa de viscosidade, requisitos mínimos de mão de obra.
Escolha o moinho de três rolos quando
O orçamento é limitado, processando pastas de viscosidade muito alta, controle manual aceitável.
Vantagem IDA
3 x mais rápido rendimento com 501TP3 T menos trabalho do que três moinhos de rolo.
| Característica | Cesta Moinho de Cesta | Moinho Horizontal | Moinho de três rolos |
|---|---|---|---|
| Mudança de cor | Excelente | Pobre | Bom |
| Facilidade de limpeza | Muito Fácil | Complexo | Fácil |
| Finura | 1-50 μm | Sub-mícron | 5-20 μm |
| Custo de investimento | Médio | Alto | Baixo |
Vitórias no moinho de cesta
Produção multicolorida, mudanças frequentes, limpeza fácil, custo-desempenho equilibrado.
Moinho Horizontal Vitórias
Produção contínua de alto volume que requer tamanhos de partículas ultrafinas.
Ganha Moinho de Três Rolos
Menor custo de investimento com materiais de viscosidade muito alta.
Não tem certeza de qual tipo de moinho é adequado para sua aplicação?
Parâmetros Produção
Tamanho do lote (litros)
200L
50L
1000L
Tempo de moagem por lote
45 minutos
15 minutos
120 minutos
Horário de trabalho por dia
8 horas
4 horas
24 horas
Mudanças de cor por dia
3
0
10
Resultados Estimados da Produção
Com base em parâmetros típicos (200 L, 45 min, 8 hrs, 3 mudanças de cor)
1.800 L
Saída Diária
9
Lotes/Dia
105 minutos
Tempo economizado
+15%
Ganho de eficiência
Vantagem do moinho de cesta
Com 3 mudanças de cor por dia, um moinho de cesta economiza 105 minutos no tempo de limpeza Isso se traduz em 1-2 lotes extras por dia em comparação com moinhos de contas horizontais.
Estudos de caso de fábricas de cestas: histórias de sucesso do cliente e resultados de aplicativos
ESTUDO DE CASO 1
Fabricante líder de revestimentos dos EUA alcança redução de 751TP3 T no tempo de mudança de cor
Implantação de um Moinho de Cestas Industrial para Produção Multicolorida
O DESAFIO
O cliente executa uma das instalações de revestimento industrial de alta saída nos Estados Unidos, fazendo 200 formulações de cores diferentes a cada mês O sistema de moinho de contas horizontal anterior do cliente exigia 45-60 minutos de inatividade para cada ciclo de mudança de cor necessário A equipe de produção do cliente enfrentou os seguintes desafios:
- Ciclo de limpeza contaminação cruzada entre cores escuras e claras
- 15-201TP3 T perda de capacidade de produção alta desmontagem e limpeza manual vôos de moagem custam lacunas de mão-de-obra em Linhas mortas para cores sob medida ordens grandes faixas de materiais de produção desperdiçados durante as transições de cor.
NOSSA SOLUÇÃO
Após compreender minuciosamente as necessidades de retificação do cliente, sugerimos ao cliente o sistema ILS-500 Industrial Basket Mill, com as seguintes modificações personalizadas:
1
Design de impulsor auto-apertado
Este design exclusivo elimina a necessidade de bombas externas e reduz os pontos de limpeza de 12 para 3.
2
Montagem de cesta de liberação rápida
Com esse recurso, os usuários podem remover e substituir a cesta de moagem em menos de 5 minutos, permitindo mudanças completas de cor.
3
Sistema de resfriamento de jaqueta dupla
Mantém a temperatura dos materiais a serem moídos abaixo de 40 °C, mesmo durante a moagem prolongada.
4
Construção em Aço Inoxidável 316L
As superfícies interiores são espelhadas-polidas que reduzem a adesão dos pigmentos e fazem a máquina mais fácil de limpar.
5
Sistema CIP (Clean-in-Place) automatizado
A limpeza pode ser feita circulando os solventes necessários sem a necessidade de desmontar a máquina.
A implementação envolve nossa equipe de engenharia para instalação no local e treinamento do operador por 2 semanas.
RESULTADOS MENSURÁVEIS
| Métricas | Antes | Depois | Melhoria |
|---|---|---|---|
| Tempo de Mudança de Cor | 45-60 minutos | 10-15 minutos | Redução de 75% |
| Resíduos Materiais | 2-3% por lote | 0,5-0,8% por lote | Redução de 70% |
| Capacidade Diária de Produção | 8-10 lotes | 14-16 lotes | Aumento de 60% |
| Horário de Trabalho de Limpeza | 6 horas/dia | 1,5 horas/dia | Redução de 75% |
| Período de retorno ROI | N/A | 11 meses | Alcançado |
TESTEMUNHO CLIENTE
"O moinho de cestos mudou a forma como fazemos a produção. Agora podemos fazer pedidos personalizados em pequenos lotes que antes não valiam a pena fazer. Nossa capacidade de mudar rapidamente de cor nos deu uma vantagem no mercado de revestimentos especiais."
ESTUDO DE CASO 2
Superando os desafios de formulação SC sensíveis à temperatura
Solução de moinho de cesta de vácuo para produção de concentrado de suspensão de pesticidas
O OBSTÁCULO
O cliente é especializado na produção de formulações de Concentrado de Suspensão (SC) que incluem ingredientes ativos sensíveis à temperatura Seu sistema de moagem padrão tinha uma série de problemas técnicos:
- Degradação do ingrediente ativo devido à temperatura do material de moagem subindo acima de 35 o C
- Arrasto de ar que resultou em espuma causando densidade inconsistente do produto
- Difícil de alcançar SC estável distribuição estreita de tamanho de partícula (D90 <5μm)
- A moagem resulta inconsistente de lote para lote, resultando na perda de eficácia do produto
- Tempo de moagem excessivo de 4-6 horas por lote resultando em degradação térmica
NOSSA ABORDAGEM
O Moinho de Cesta de Vácuo IZF-500 é especificamente adaptado para desafios de formulação SC Os principais componentes incluem
1
Câmara de moagem a vácuo
operando entre -0,08 a -0,095 MPa que elimina o arrastamento de ar e a formação de espuma.
2
Sistema de refrigeração avançado
O design de jaqueta tripla com circulação de água gelada mantém a temperatura de moagem na faixa de 25-30 o C, mesmo durante moagem extensiva, com aumentos intermitentes de temperatura.
3
Ajuste de moagem de alta eficiência
As contas são feitas de zircônia (0,8-1,0 mm) para a melhor redução de tamanho Um separador de tela com slots de 0,3 mm para retenção de contas excel Um design de pino que equilibra a transferência máxima de energia com eficiência de custo.
4
Monitoramento em tempo real
Analisador em linha para tamanho de partícula Monitoramento de temperatura com sensores Parâmetros que se ajustam automaticamente.
5
Design GMP
Pacote completo de documentos para atender aos requisitos regulatórios de produção de agroquímicos.
Nossos engenheiros de aplicação precisam ajustar as configurações de retificação com testes piloto nas instalações do cliente antes da ampliação total.
RESULTADOS TANGÍVEIS
| Métrica | Antes | Depois | Melhoria |
|---|---|---|---|
| Temperatura de moagem | 45-55°C | 25-30°C | 40% mais baixo |
| Tamanho da partícula (D90) | 8-12μm | 3-5μm | 58% mais fino |
| Moagem Tempo | 4-6 horas | 1,5-2 horas | 65% mais rápido |
| Conteúdo Espuma | 5-8% | <0.5% | Redução de 90% |
| Perda ativa de ingredientes | 3-5% | <1% | Redução de 80% |
FEEDBACK CLIENTE
"O moinho de cesta a vácuo nos ajudou a superar nosso desafio de formulação mais urgente. Agora podemos produtos SC com ativos anteriormente impossíveis de formular sensíveis ao calor. O tamanho consistente das partículas melhorou significativamente a estabilidade de prateleira de nossos produtos."
ESTUDO DE CASO 3
Fabricante de tinta japonesa relata aumento de escala bem-sucedido de laboratório para produção
Moinho de cesta de laboratório para história de sucesso em escala industrial
O DESAFIO
O cliente cria tintas curáveis UV avançadas usadas na impressão digital Seus P & D lutaram com a questão de toda a indústria de formulações de laboratório que não puderam ser reproduzidas na escala de produção.
Quando mudamos as formulações desenvolvidas em laboratório para equipamentos de produção, experimentamos com formulações sendo testadas em laboratório, equipamentos de produção sendo testados e vários refinamentos de equipamentos de produção, resultando em ciclos de desenvolvimento estendidos falhas de aumento de escala, reclamações de consistência de cores Uma quantidade significativa de tempo de solução de problemas foi desviada da inovação.
NOSSA SOLUÇÃO
Durante a expansão, integramos sistemas com contaminantes moídos desde o laboratório de cestas até os sistemas de produção:
1
Fase 1: Sistema Laboratorial (MS-2 Lab Basket Mill)
Capacidade de 2 litros - Variação de velocidade (0-3000 RPM) - Otimizado para processo - construção idêntica ao equipamento de produção - medição in-situ
2
Fase 2: Sistema em Escala Piloto (Moinho Piloto de Cesta ILS-50)
Capacidade de 50 litros - escala de 25 x da unidade de laboratório - para produção de amostras do cliente com meios de moagem idênticos e configuração de cesta
3
Fase 3: Sistema de Produção (Moinho de Cesta de Produção ILS-200)
Capacidade de 200 litros - Sistema piloto-parâmetro-por-produção - Controle de receitas do sistema piloto - Sistema automatizado para pontos de verificação integrados de controle de qualidade
A principal inovação foi a nossa tecnologia de aumento de escala linear, garantindo PSD (distribuição de tamanho de partículas) e qualidade de dispersão idênticos em todas as três escalas.
GANHOS NEGOCIÁVEIS
| Métrica | Antes | Depois | Melhoria |
|---|---|---|---|
| Taxa de sucesso de aumento de escala | 40-50% | 95%+ | Quase dobrou |
| Ciclo Desenvolvimento | 6-9 meses | 2-3 meses | 70% mais rápido |
| Correspondência Amostra-Produção | Variável | >99% | Consistente |
| Taxa de qualidade pela primeira vez | 65% | 92% | Aumento de 27% |
| Produtividade de P&D | 8 novos produtos/ano | Mais de 20 novos produtos/ano | Aumento de 2,5x |
TESTEMUNHO CLIENTE
"A capacidade de aumentar de forma linear mudou a forma como desenvolvemos produtos Nossa equipe de P & D agora pode prometer aos clientes que o que eles vêem nas amostras é o que eles obterão na produção Isso nos ajudou a construir nossa reputação como um fornecedor confiável de tintas especiais"
Perguntas frequentes (FAQs)
Quão vitais são as cestas de fresagem cheias de contas e quais tipos de contas são usadas?
A cesta de fresagem usada durante os desempenhos é vital Por causa do tipo de cordão, tamanho, material e nível de enchimento, as cestas impactam as energias de cisalhamento e impacto usadas para moagem e dispersão Também melhora a engenharia do processo central envolvida na obtenção do tamanho de partícula desejado e estabilidade de distribuição, combinada com o design e a tecnologia ideais para a eficiência da produção.
Os moinhos de imersão contemporâneos e as cestas de jaquetas contêm recursos de segurança?
Sim, as retificadoras contemporâneas possuem desligamentos automáticos e outros recursos de segurança integrados As máquinas são equipadas com contenção de cestos e intertravamentos de partes superiores que impedem o contato enquanto a cesta está na posição abaixada e durante o ciclo automatizado Esses recursos integrados de segurança do processo ajudam a proteger o pessoal e o processo.
De que maneira esse tipo de moinho de cesta auxilia um processador de tinta?
Cestas de tinta são usadas em alguns moinhos de imersão para moer tinta para dispersar pigmentos e aditivos de tinta no fluxo de produto Isso oferece sistemas de moagem fina dispersão de nível dispermat e excelente desenvolvimento de cor Forte sucção e contenção cesta de tinta design, juntamente com máquinas-ferramentas garante a tinta atinge a reologia desejada e tamanho de partícula dentro da cesta para propriedades finais ideais.
O que é um moinho de cestas?
Um moinho de cestos, também chamado de moinho de imersão ou moinho de mídia, é um tipo de moinho úmido que moe, dispersa e mistura simultaneamente materiais. A construção de um moinho de cestos consiste em meios de moagem (geralmente um tipo de cordão de zircônia) que são imersos em uma cesta perfurada. Este tipo de moinho é especialmente adequado para processamento em lote, tornando-o ideal para processamento multicolorido onde a cor frequentemente precisa ser alterada.
Como funciona um moinho de cestas?
Um moinho de cestos usa um impulsor autoescorvante que aspira o material e o puxa para dentro da cesta de moagem Os pinos rotativos de alta velocidade (1000-3000 RPM) fazem com que os grânulos de zircônia colidam com o material e criem uma mistura de forças de impacto, fricção e cisalhamento Após a moagem o material é enviado para um separador de tela, onde é recirculado até que seja moído até o tamanho desejado.
Quais são as principais vantagens de usar um moinho de cestos?
Há muitas vantagens em usar moinhos de cesta, incluindo o tempo que leva para completar uma mudança de cor Enquanto moinhos horizontais podem levar 30-60 minutos para completar uma mudança de cor, moinhos de cesta podem completar uma mudança de cor em apenas 5-15 minutos Além disso, eles podem ser usados para limpar facilmente a máquina sem resíduos de tubos, e eles podem manter uma temperatura precisa por causa de seus sistemas de resfriamento de camisa dupla Eles são especialmente úteis durante a prototipagem, onde muitas produções de pequenos lotes são necessárias e o produto que está sendo produzido é frequentemente alterado.
Quais indústrias usam máquinas para moinhos de cestas?
As máquinas de moinho de cesta são utilizadas em inúmeras indústrias, como a fabricação de tintas e revestimentos de tintas, produção de tintas de impressão, agroquímicos e pesticidas (especialmente formulações SC), pastas de bateria para novas aplicações energéticas, cosméticos e produtos de cuidados pessoais e produtos farmacêuticos. Cada uma dessas indústrias se beneficia das capacidades da fábrica de cestas em processamento em lote, fácil limpeza e capacidade de controlar o tamanho das partículas.
Como um moinho de cestos se compara a um moinho de contas?
A principal diferença nos moinhos de cestos e moinhos de contas está em seus modos de processamento Os moinhos de cestas usam processamento em lote enquanto os moinhos de contas usam processamento contínuo Os moinhos de cestas são ideais para produção multicolorida Eles mudam rapidamente de cor (intervalos de 5-15 minutos) e são fáceis de limpar Os moinhos de contas são mais adequados para operações de fabricação contínua de produto único, alto volume Eles alcançam tamanhos de partículas mais finos (faixa sub-mícron a nano) do que os moinhos de cesta.
Quão fino fica um moinho de cestas?
Dependendo do projeto do moinho de cesta, o tamanho de partícula que atinge pode diferir Os moinhos padrão atingem uma faixa de 1-50 mícrons, enquanto os moinhos de design nano mais avançados atingem 500-800 nanômetros Além do design, o tamanho do meio de moagem (0,6-1,0 mm para nível nano e 1,2-2,0 mm para nível de mícron), o tempo de processamento e as propriedades do material podem impactar a finura do produto final.
Que tipos de moinhos de cestas podem ser encontrados no mercado?
Alguns dos muitos tipos de moinhos incluem a versão do moinho em tamanho de laboratório que contém de 0,5 a 5 litros, moinhos a vácuo que podem ser usados para moer materiais de alta viscosidade sem bolhas de ar e moinhos que podem ser usados em operações pesadas. e possuem elevadores hidráulicos. Além disso, existem moinhos que possuem um sistema selado/fechado que pode ser usado para fabricar materiais sensíveis à pressão.
Que tipo de materiais de moagem são usados com moinhos de cesta?
Para a maioria das operações de moagem de moinho de cesta, 95 por cento de contas de zircônia ZrO2 são usadas por causa de sua dureza e alta resistência ao desgaste O tamanho do cordão varia de acordo com a finura da moagem necessária Contas menores, 0,6 a 1,0 mm, são necessárias para moagem até a faixa nano, enquanto contas na faixa de 1,2 a 2,0 mm são preferidas para moagem até o nível de mícron Para aplicações específicas, contas de cerâmica e vidro podem ser usadas.
Que tipo de manutenção um moinho de cestos exige?
A manutenção de um moinho de cestos inclui inspecionar os grânulos de moagem quanto ao desgaste, verificar as vedações mecânicas para ver se há vazamento e separar a tela, ao mesmo tempo em que mantém o sistema de resfriamento e verifica se há grânulos separados. Eles devem seguir as instruções do fabricante para maximizar o desempenho e a vida útil do moinho.
![Tipos de máquinas de enchimento, princípios de trabalho e guia de seleção [2026]](https://idaequipment.com/wp-content/uploads/2026/04/1-2-150x150.png)
